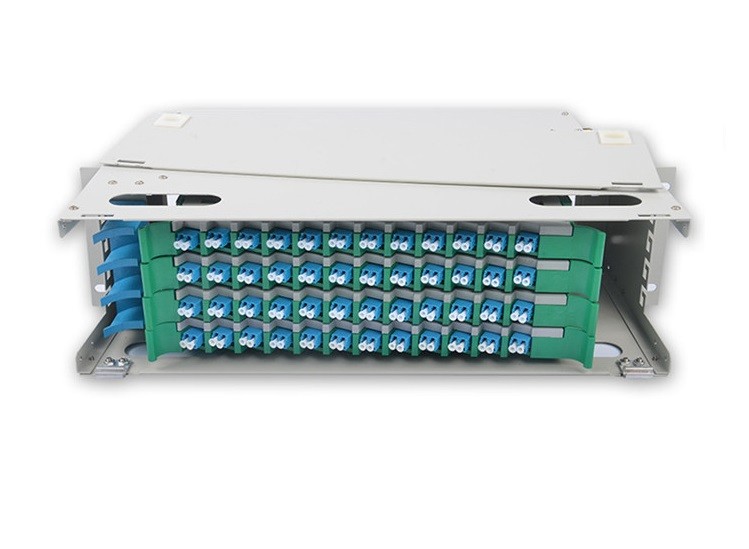

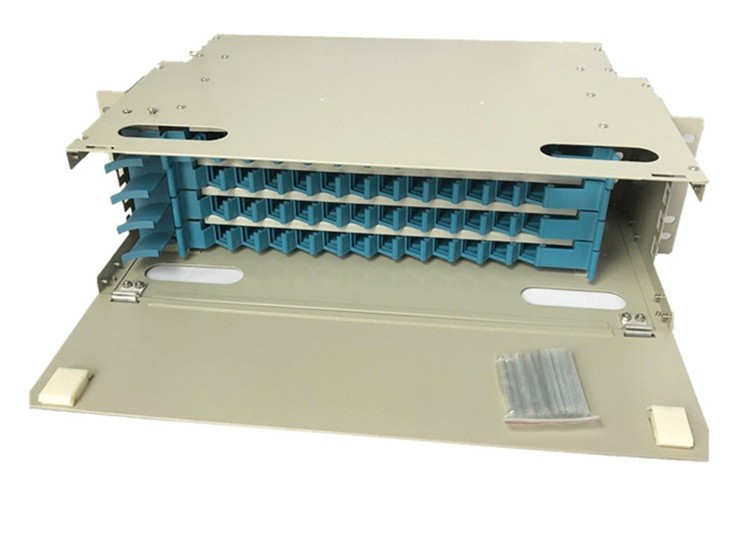

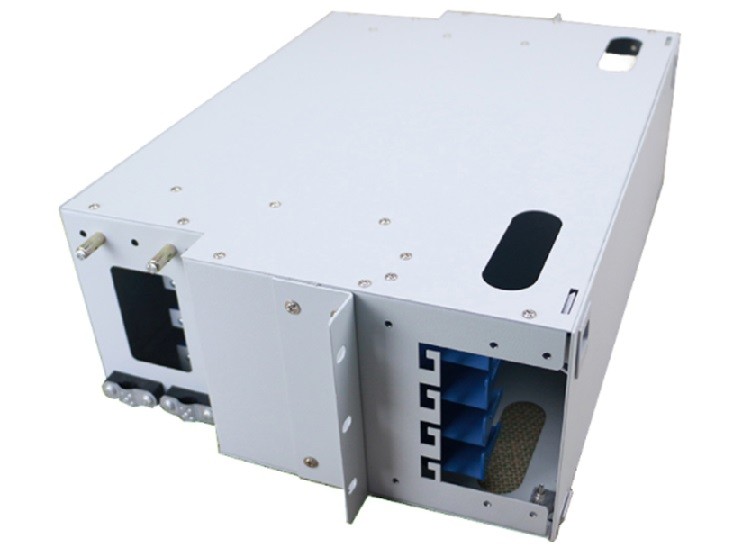

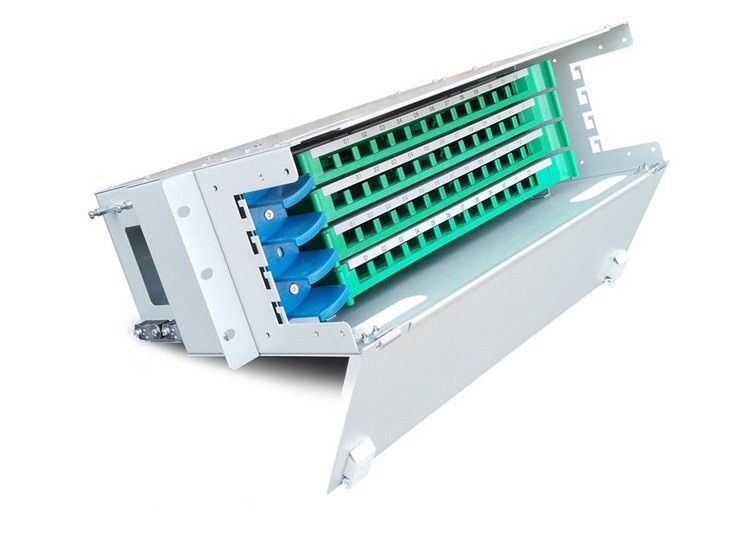

48Ports 96 Core LC Duplex Singemode Unit Distribusi Serat Optik Pemasangan Dinding Dalam Ruangan
Spesifikasi:
| Kami mendukung kapasitas serat | 12/24/48/72/96/144 core |
| Pelabuhan Serat | FC, SC, ST dan LC |
| Jumlah disk ODF | 12 untuk 1, 24 untuk 2, 48 untuk 4, 72 untuk 6, 96 untuk 8, dan 144 untuk 12 |
| Suhu kerja | -10 °C ~ +40 °C |
| Suhu penyimpanan | -25 ° C ~ +55 ° C |
| Kelembaban relatif | ≤ 85% (+30 ° C) |
| Tekanan atmosfir | 70Kpa~106Kpa |
| Panjang gelombang operasi nominal | 850nm, 1310nm, 1550nm |
| Kerugian penyisipan | ≤ 0,5dB |
| Mengembalikan kerugian | PC ≥ 40dB, UPC ≥ 50dB, APC ≥ 60dB |
| Kekuatan listrik | ≥3KV(DC)/1 mnt tanpa gangguan |
| Resistansi isolasi | ≥1000MΩ/500V (DC) |
| Kehidupan | ≥1000 kali |
| Rentang aplikasi | Sistem pengkabelan kecil dan menengah untuk serat ke sel, serat ke gedung, kantor modul jarak jauh, dan stasiun pangkalan nirkabel |
Keterangan:
Bingkai distribusi optik (ODF) adalah bingkai yang digunakan untuk menyediakan interkoneksi kabel antara fasilitas komunikasi, yang dapat mengintegrasikan penyambungan serat, terminasi serat, adaptor & konektor serat optik, dan koneksi kabel bersama dalam satu unit.Itu juga dapat berfungsi sebagai perangkat pelindung untuk melindungi koneksi serat optik dari kerusakan.
Fitur:
1. Desain sepenuhnya modular dan operasi frontal penuh
2. Tubuh lembaran baja bergulir dingin, yang artistik dan tahan lama
3. Mengintegrasikan splicing dan wiring bersama-sama, memaksimalkan kepadatan tinggi
4. Dipasang di rak standar 19 inci
5. Cocok untuk kabel serat optik pita dan non-pita
6. Adaptor universal SC, FC, ST dan LC dapat dipasang
7. Kabel serat dan kabel patch keduanya memiliki ruang penyimpanan lebih dari 2m
8. Dengan kotak baja cold-roll, unit penyambungan, unit distribusi dan panel
9. Berbagai pelat panel agar sesuai dengan antarmuka adaptor yang berbeda
10. Cocok untuk kabel serat tunggal dan pita & bundel
11. Desain khusus memastikan kabel dan kuncir serat berlebih dalam keadaan baik
12. Tidak ada jeda dan mudah untuk pengelolaan dan pengoperasian
Aplikasi:
1. Telekomunikasi
2.CATV
3. LAN & WAN
4. Jaringan
5. Jalur lebar
Prosedur pemasangan kotak
A. Buka penutup depan kotak atau bagian atas (jika perlu), turunkan baki sambatan serat;biarkan seratnya masuk
dari entri serat dan pasang di kotak;perangkat untuk fiksasi adalah sebagai berikut: collet yang dapat disesuaikan, cincin kabel serat stainless & dasi nilon;
B. Fiksasi inti baja (jika perlu): masukkan inti baja melalui perangkat tetap (opsional) dan kencangkan bautnya;
C. Sisakan sekitar 500mm-800mm serat cadangan dari titik terkelupas kabel serat ke pintu masuk baki sambungan, tutupi dengan tabung pelindung plastik, perbaiki dengan pengikat plastik di lubang tipe T;serat sambungan sebagai
biasa;
D. Simpan serat dan kuncir cadangan, pasang adaptor di slot di baki;atau pasang adaptor terlebih dahulu lalu simpan serat cadangan, harap perhatikan arah serat melingkar
E. Tutup baki sambungan, dorong masuk baki sambungan atau kencangkan dengan slot di tepi kotak;
F. Pasang kotak di dalam peralatan pemasangan standar 19".
G. Sambungkan kabel tambalan seperti biasa.
