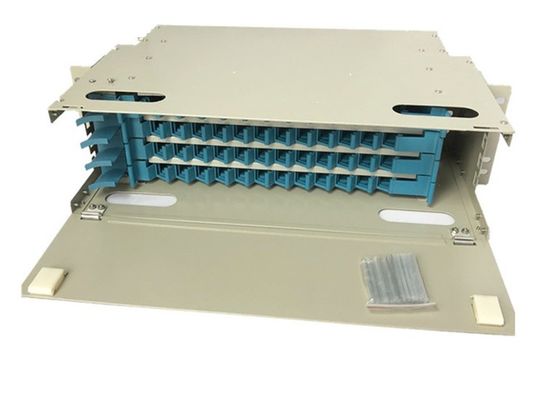

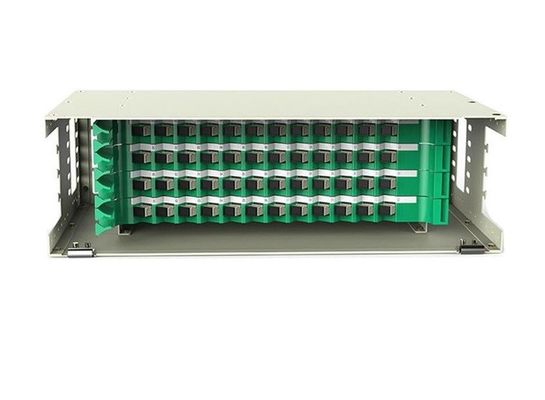

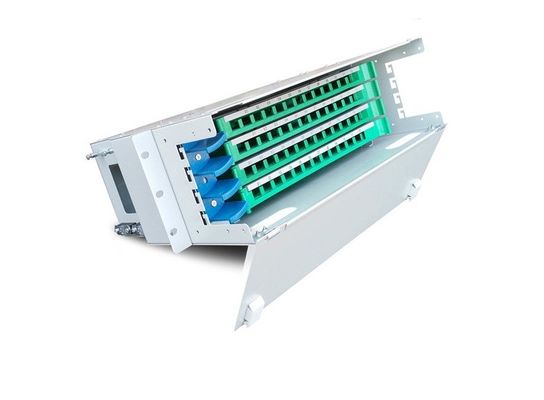

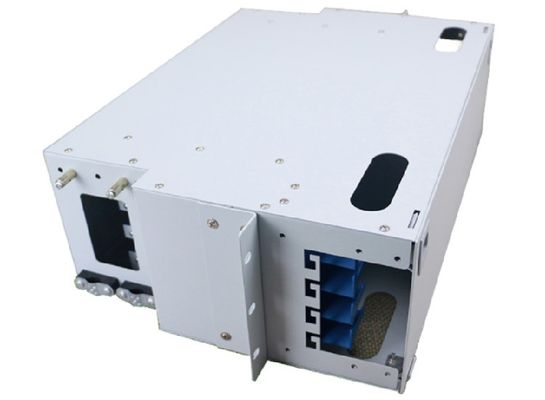

ODF 48 Port SC Multimode 48 Unit Bingkai Distribusi Optik Inti Patch Panel Rack Mount
Spesifikasi:
| Suhu Operasional | -5°C +40°C |
| Kelembaban relatif | ≤90% (saat suhu di bawah 30°C) |
| Tekanan atmosfer | 70Kpa – 106Kpa |
| Suhu penyimpanan | -40°C - +70°C |
| Kerugian penyisipan | ≤0.20dB |
| Mengembalikan kerugian | PC≥45dB ,UPC≥50dB,APC≥60dB |
| Daya tahan | > 1000 kali |
| Resistansi isolasi | ≥1000 MΩ 500V |
| Kekuatan tahan tegangan | Di bawah pengaruh 3000V, 1 menit, non-tusukan, dan tanpa busur |
| Panjang gelombang | 850nm, 1310nm, 1550nm |
Keterangan:
Unit bingkai distribusi optik ODF digunakan untuk terminasi dan distribusi kabel optik tulang punggung dalam sistem komunikasi serat.
Dengan panel tambalan ODF, mudah untuk mewujudkan koneksi, distribusi, dan cabang kabel serat optik.
Rak distribusi serat optik berkapasitas tinggi modular yang diperkenalkan menggunakan struktur unik seperti panel tambalan dan laci untuk membuat pengoperasian penyambungan dan distribusi serat optik menjadi lebih nyaman.Selain itu, rute distribusi vertikal dan panel distribusi perantara digunakan untuk menyelesaikan masalah distribusi kabel patch serat secara efektif.
Fitur:
1. Desain sepenuhnya modular dan operasi frontal penuh
2. Tubuh lembaran baja bergulir dingin, yang artistik dan tahan lama
3. Mengintegrasikan splicing dan wiring bersama-sama, memaksimalkan kepadatan tinggi
4. Dipasang di rak standar 19 inci
5. Cocok untuk kabel serat optik pita dan non-pita
6. Adaptor universal SC, FC, ST dan LC dapat dipasang
7. Kabel serat dan kabel patch keduanya memiliki ruang penyimpanan lebih dari 2m
8. Dengan kotak baja cold-roll, unit penyambungan, unit distribusi dan panel
9. Berbagai pelat panel agar sesuai dengan antarmuka adaptor yang berbeda
10. Cocok untuk kabel serat tunggal dan pita & bundel
11. Desain khusus memastikan kabel dan kuncir serat berlebih dalam keadaan baik
12. Tidak ada jeda dan mudah untuk pengelolaan dan pengoperasian
Aplikasi:
1.Telekomunikasi
2. Serat ke Rumah (FTTH)
3. LAN/WAN
4.CATV
Prosedur pemasangan kotak
A. Buka penutup depan kotak atau bagian atas (jika perlu), turunkan baki sambatan serat;biarkan seratnya masuk
dari entri serat dan pasang di kotak;perangkat untuk fiksasi adalah sebagai berikut: collet yang dapat disesuaikan, cincin kabel serat stainless & dasi nilon;
B. Fiksasi inti baja (jika perlu): masukkan inti baja melalui perangkat tetap (opsional) dan kencangkan bautnya;
C. Sisakan sekitar 500mm-800mm serat cadangan dari titik terkelupas kabel serat ke pintu masuk baki sambungan, tutupi dengan tabung pelindung plastik, perbaiki dengan pengikat plastik di lubang tipe T;serat sambungan sebagai
biasa;
D. Simpan serat dan kuncir cadangan, pasang adaptor di slot di baki;atau pasang adaptor terlebih dahulu lalu simpan serat cadangan, harap perhatikan arah serat melingkar
E. Tutup baki sambungan, dorong masuk baki sambungan atau kencangkan dengan slot di tepi kotak;
F. Pasang kotak di dalam peralatan pemasangan standar 19".
G. Sambungkan kabel tambalan seperti biasa.
