Fiber Outdoor 288 Core Pedestal Mounted Fiber Distribution Cabinet Sc/Apc Connectors
Keterangan:
Kabinet Luar Ruangan 288 Serat optik inti dapat diterapkan dalam tautan aktif dengan kabel optik batang dan distribusi kabel, menyelesaikan fusi, penyimpanan, distribusi, dan pengiriman kabel.
Bodi casing standar, terbuat dari material komposit khusus (Stainless Steel) berintensitas tinggi, anti-korosif, anti-penuaan, dengan perlindungan mencapai kelas IP65.Mengadaptasi berbagai kondisi cuaca buruk, dengan penyegelan yang andal, kedap air, dan tahan lembab.
1. Spesifikasi
|
Parameter |
|
|
Model |
TW-CBSMC-288C |
|
Maks.Jumlah Inti |
288 Core SC,FC,ST Serat Simpleks atau Serat 576 LC |
|
Jenis Pemisah |
Jenis Kotak ABS |
|
Maks.Jumlah Splitter |
10 |
|
Jenis Baki Sambungan |
12 core/tray atau 24 core |
|
Maks.Jumlah Baki Sambungan |
24 atau 24 |
|
Bahan Kabinet |
SMC |
|
Panel Adaptor |
FC Square, SC, DLC (tipe SC) |
|
Resistansi Isolasi (MΩ) |
1000 @500V (DC) |
|
Menahan Tegangan (V / mnt) |
3000 (DC), tidak ada kerusakan, tidak ada flashover |
|
Jenis Instalasi |
Tanah |
|
Peringkat Perlindungan |
IP65 |
|
Suhu Operasional (°C) |
-40~ +60 |
|
Dimensi (mm) |
1450*750*320MM |
|
Berat (kg) |
80 |
Keuntungan
1. Sistem Manajemen Serat Total hingga 288 serat
2. Ruang untuk kelebihan kabel patch
3. Kepadatan Tinggi
4. Sambungkan dan tempelkan dalam satu baki
5. Melayani semua jenis konektor
6. Baki penyelenggara sambungan geser keluar individual disediakan
7. Akses mudah ke sambungan
8. Pereda ketegangan yang tepat untuk kabel yang masuk
9. Penampilan bagus
10. Resistensi Ultra Violet
11. Ketahanan terhadap korosi dan sebagian besar bahan kimia
12. Zat
13. Resistensi yang sangat tinggi terhadap benturan
14. Dapat dipasang pada alas beton atau poliester
Kondisi layanan
1. Suhu kerja: ―5℃～+40℃ (di dalam ruangan), ―40℃～+60℃ (di luar ruangan)
2. Kelembaban relatif: ≦85% (pada +30℃) (dalam ruangan), ≦95% (pada +40℃) (di luar ruangan)
3. Tekanan atmosfer: 70kPa～106kPa
Persyaratan kesesuaian
1. Kabel serat optik harus sesuai dengan Standar GB/T7424 dan GB/T11819.
2. Panjang gelombang operasi nominal adalah: 1310nm, 1550nm.
Kekuatan mekanik
Penampilan kabinet sambungan silang serat optik dapat bertahan setidaknya 980N tekanan vertikal terhadap penampilan.Setelah pintu kabinet dibuka, ia dapat menahan tekanan setidaknya 200N dari ujung paling luar pintu.
Kinerja penyegelan
Kabinet dalam keadaan terkunci.Kinerja perlindungan peralatan dalam ruangan dapat mencapai persyaratan IP53 seperti yang ditentukan dalam GB4205, dan tipe luar ruangan dapat mencapai persyaratan IP65 seperti yang ditentukan dalam GB4208.
Aplikasi:
1. Komunikasi
2.Jaringan
3.Kontrol industri
4.Otomatisasi bangunan
5.Penyisipan konektor dan daya tahan > 1000 kali

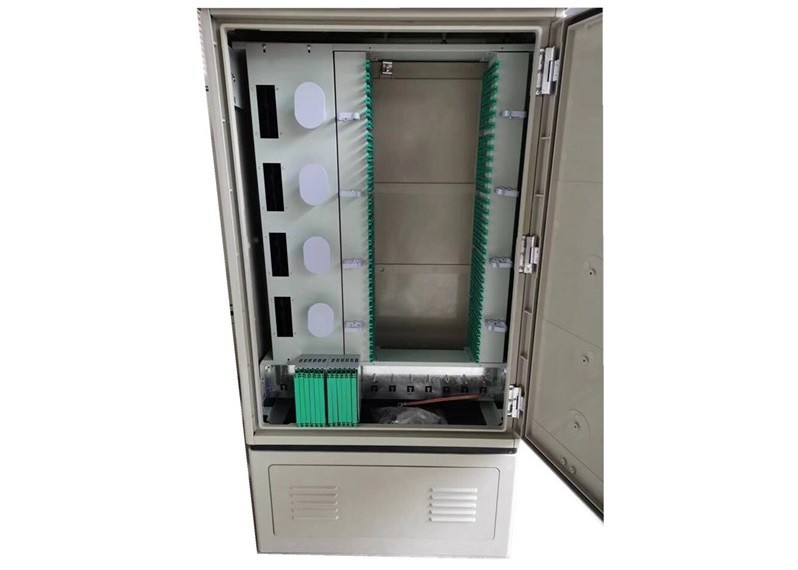

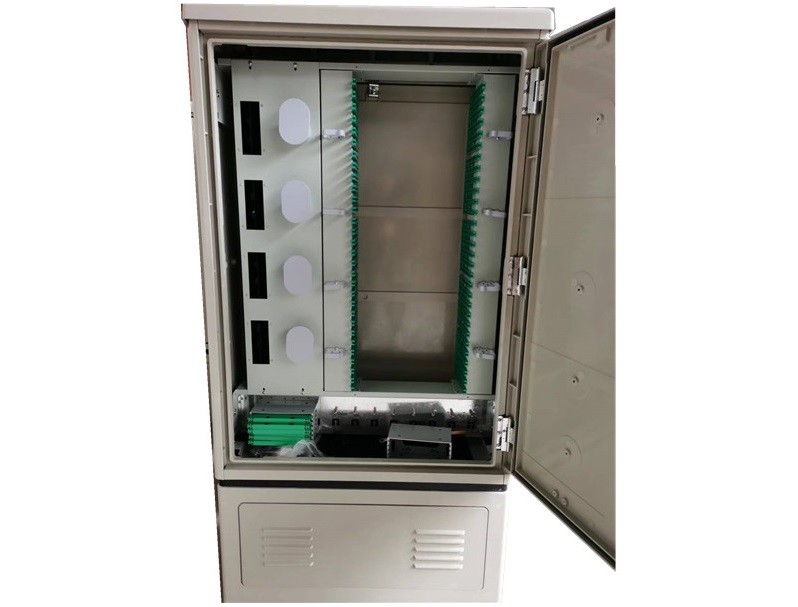

Lebih banyak foto untuk referensi:
