8Core 16Core Kotak Terminal Serat Optik FC / LC Kotak Pemisah PLC IP65

Negosiasi
MOQ
Negotiate
harga

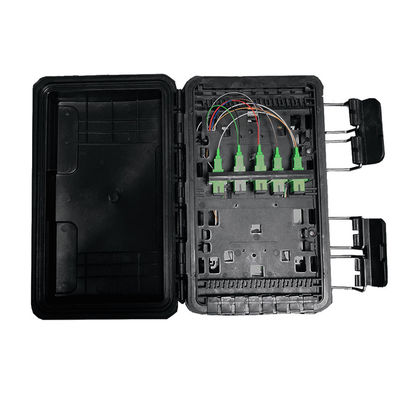

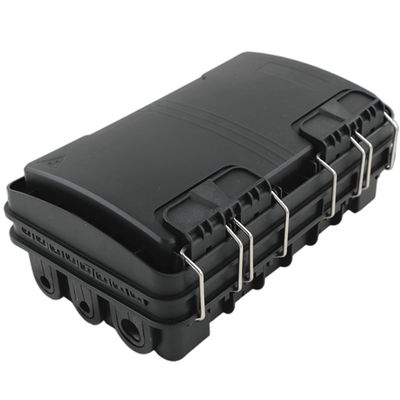

8Core 16Core Kotak Terminal Serat Optik FC / LC Kotak Pemisah PLC IP65
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama: 8Core 16Core ABS Kotak Jenis Kandang Distribusi Serat Optik PLC
Aplikasi: Jaringan FTTH FTTB FTTX
Jenis Adaptor: SC/FC/LC/ST
Jenis kabel: SM/MM (OM1, OM2, OM3, OM4)
Dimensi: 285*175*110mm
Diameter Kabel: 7-18mm
Tingkat Perlindungan: IP65
Warna: Hitam
Menyoroti:

Kotak Terminal Serat Optik FC

,

Kotak Terminal Serat Optik LC

,

Kotak Pemisah PLC IP65
Informasi dasar
Tempat asal: CINA
Nama merek: Twilight Optic
Nomor model: TW-AFAT-002A
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: 10 pcs/ Karton, Ukuran: 41x33x61cm, G/W:20KG
Waktu pengiriman: 3-8 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 1000 buah/hari
Deskripsi Produk

De8Core 16Core PLC Splitter Kotak Terminal Serat Optik SC / FC / LC / ST IP65 Hitam



Keterangan



AFAT-002A mengintegrasikan distribusi dan pemisahan dalam satu, dapat mewujudkan fusi langsung dan percabangan kabel optik, dan cocok untuk koneksi kabel di peralatan komunikasi optik.Melalui adaptor dan jumper untuk membawa sinyal ke menyadari fungsi distribusi optik, itu juga cocok untuk kabel serat optik dan koneksi pelindung pigtail;tiga tingkat yang unik desain badan kotak dapat digunakan sebagai kotak pembagi serat atau sambungan;papan flip dapat dibalik≥180 °, lebih nyaman untuk menginstal kotak atau pemeliharaan.Jika melepas papan, itu bisa menjadi penutup sambatan untuk memenuhi pilihan yang berbeda.

Nama 8Core 16Core ABS Kotak Jenis Kandang Distribusi Serat Optik PLC
Aplikasi Jaringan FTTH FTTB FTTX
Jenis Adaptor SC/FC/LC/ST
Tipe Kabel SM/MM (OM1, OM2, OM3, OM4)
Dimensi 285*175*110mm
Diameter kabel 7-18mm
Tingkat Perlindungan IP65
Warna Hitam
Modus Adaptor Simpleks/Dupleks
Kapasitas maksimum 16Core





Fitur

*Produk ini terbuat dari plastik tahan benturan berkualitas tinggi dan memiliki antarmuka pengguna standar yang dapat dibuka kembali.

*Dapat menampung dua modul LGX splitter 1x8 PLC atau jenis tabung baja.

*Fungsi anti-ultraviolet, anti benturan dan tahan air.

*Papan flip unik, sudut flip ≥ 180 °, area fusi dan area distribusi lebih jelas, mengurangi penyeberangan kabel.

*Kabel fiber optik dapat masuk dan keluar kotak tanpa memotong kabel.


Spesifikasi

Bahan PC+ABS
Ukuran 285*175*110MM
Diameter Kabel 7-18mm
Pelabuhan kabel
2 buah port bulat 8-20mm,
4 buah kabel bulat 5-16mm,
16pcsPort kabel jatuhkan 3-7mm
Maks.Rasio terbagi
2 pcs 1x8 tabung baja splitter,
1 buah pembagi LGX 1x8
Maks.Nomor adaptor 18 buah/9 buah
Maks.Baki sambungan
 1 pc
Maks.Sambungan fusi 24 core





Parameter teknik

Radius Serat Optik Kelengkungan ≥40mm
Sambungan Baki Kerugian Tambahan ≤0.1dB
Kisaran Suhu -40℃ - +60℃
Tingkat Perlindungan IP65
Anti Tekanan Samping ≥2000N/10cm
Resistensi Dampak ≥20N.m

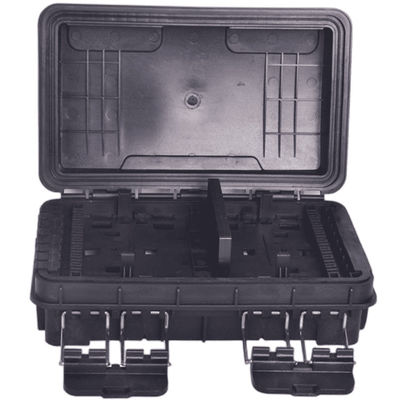

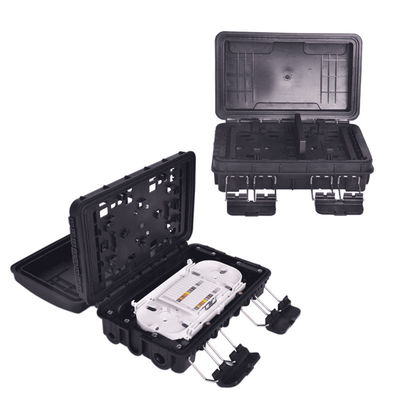

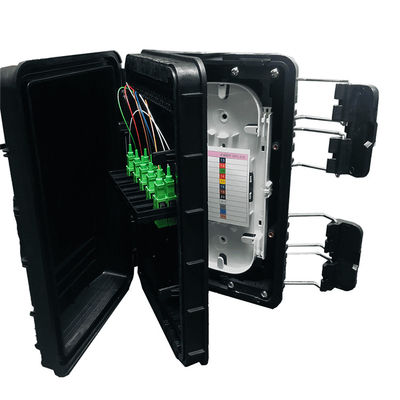

Detail Gambar





8Core 16Core Kotak Terminal Serat Optik FC / LC Kotak Pemisah PLC IP65 0

8Core 16Core Kotak Terminal Serat Optik FC / LC Kotak Pemisah PLC IP65 1

8Core 16Core Kotak Terminal Serat Optik FC / LC Kotak Pemisah PLC IP65 2









Prosedur instalasi

1. Buka kotak, pasang adaptor pada dudukan plastik.(Gambar 1)
8Core 16Core Kotak Terminal Serat Optik FC / LC Kotak Pemisah PLC IP65 3
Gambar 1

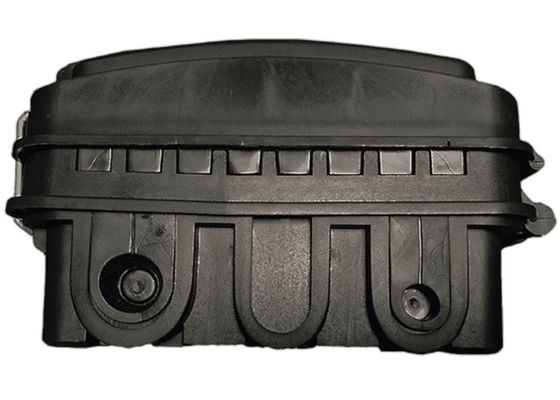

2. Lepaskan jaket luar, jaket dalam, tabung longgar dari kabel, lepaskan pasta pengisi minyak di dalam kabel, jaga panjang serat
1-1,6m dan inti baja 30-50mm;masukkan kabel pengumpan melalui pintu masuk dan kunci dengan simpai, pelat kekuatan untuk memperbaiki inti serat.
Kabel optik berlebih digulung di bagian bawah, dan kabel serat optik yang menyatu dimasukkan ke dalam baki serat.Optik yang berlebihan
kabel serat akan diperbaiki dan disimpan di bagian bawah kotak, bawa kabel ke baki sambungan.(Gambar2)

Masukkan konektor pigtail ke port input pada dudukan adaptor, lalu masukkan ke baki sambungan melalui lubang yang terbuka
inti baki.Setelah digulung dan selesai, ujung kuncir yang lain diarahkan ke tabung panas menyusut yang dipasang di penyambungan
alur, dan panaskan selongsong dengan tepat untuk membuat serat dan tabung pelindung terintegrasi menjadi satu, dan optik yang dilindungi
konektor serat dipasang ke alur penyambungan;memakai penutup PVC untuk mencegah jatuh.
8Core 16Core Kotak Terminal Serat Optik FC / LC Kotak Pemisah PLC IP65 4
Gambar2

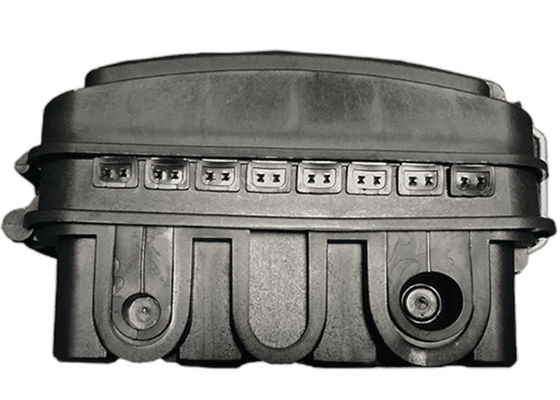

3. Masukkan konektor kabel jatuhkan ke dalam adaptor modul pembagi (sisi keluaran), lalu kencangkan kabel ke dalam slot pemasangan, lalu
melalui segel karet untuk mengeluarkan kabel.(Gambar3)
8Core 16Core Kotak Terminal Serat Optik FC / LC Kotak Pemisah PLC IP65 5
Gambar3


4. Masukkan kuncir kabel ke dalam slot pemasangan, lalu lewati karet penyegel saluran keluar untuk mengeluarkan kabel.


5. Tutup penutupnya, pasang gesper untuk menyelesaikan pemasangan, pasang kait logam, lalu sambungkan ke kabel udara.(Gambar4)
8Core 16Core Kotak Terminal Serat Optik FC / LC Kotak Pemisah PLC IP65 6
Gambar4
